Ethernet 4 ports via le pont VDSL2 (profil 30a)

Ethernet 4 ports via le pont VDSL2 (profil 30a)

1 250,00 Dhs HT
1 500,00 Dhs TTC





VDSL2 BRIDGE 100/100 Mbps Ethernet (4-Port LAN) to VDSL2 Bridge - 30a profile



Marque

VC-234
Quantité

Comparer

Description



100 / 100Mbps en aval / en amont, solution Ethernet sur VDSL hautes performances
PLANET VC-234 est un pont Ethernet sur VDSL2 à hautes performances. Il est conçu sur la base de deux technologies de réseau de base, Ethernet et VDSL2 (ligne d'abonné numérique à très haut débit de données 2).La technologie VDSL2 offre la vitesse de transmission de données la plus rapide sur les lignes téléphoniques en cuivre existantes sans nécessiter de recâblage. Le VC-234 prend en charge les performances ultra-élevées du réseau de ligne téléphonique omniprésent avec un débit de données symétrique allant jusqu'à 100/100 Mbits / s en 300 m et 20/4 Mbit / s pour des connexions longue portée de 1,4 km.


Mise en œuvre avec des fils de cuivre téléphoniques existants
Le VC-234 est également un pont Ethernet longue portée (LRE) fournissant quatre ports Ethernet RJ-45 et deux prises téléphoniques RJ-11, l'une pour la connexion VDSL et l'autre pour les réseaux POTS ( Connexion téléphonique ordinaire). Le VC-234 a un séparateur POTS intégré pour partager la ligne téléphonique existante avec POTS; il n'est donc pas nécessaire de remplacer le câblage en cuivre existant. Il suffit de brancher le VC-234 dans la prise téléphonique RJ-11 existante et un réseau VDSL2 haute performance peut être connecté. Le VC-234 est idéal pour être utilisé comme un prolongateur Ethernet à un réseau Ethernet existant.

Fourniture d'une connectivité de service à forte demande pour les dispositifs ISP / Triple Play
Le VC-234 offre une excellente bande passante pour satisfaire les dispositifs triple play pour le divertissement à domicile et la communication. Avec la capacité de transmission de données symétrique 100 / 100Mbps, le VC-234 permet à de nombreux services multimédia de fonctionner sur Internet, tels que la vidéo à la demande , lavoix sur IP , le visiophone , l' IPTV , le serveur de cache Internet, l'éducation à distance, et ainsi de suite.

Installation facile et flexible

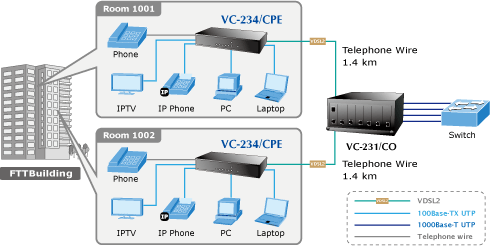

Le pont Ethernet-over-VDSL2 est livré avec une conception plug-and-play et est entièrement compatible avec tous les types de protocoles réseau. En outre, l'état de fonctionnement de chaque port individuel et de l'ensemble du système peut être visualisé via les voyants de diagnostic riches sur le panneau avant. Le VC-234 offre deux modes, CPE et CO , pour l'application: le mode CPE est utilisé côté client et le mode CO est côté central. Le mode CPE ou CO peut être réglé à l'aide d'un commutateur DIP intégré. Pour une connexion point à point, un mode CPE VC-234 et un mode CO VC-234 doivent être configurés comme une paire de convertisseurs pour effectuer la connexion.

Fournir des performances supérieures de transmission en amont et en aval
Le VC-234 définit également un plan de bande symétrique pour la transmission de signaux en amont et en aval;le plan de bande exécute une qualité de transmission supérieure à courte distance pour le côté central (CO) en mode symétrique. Au total, lorsque le VC-234 est en mode de fonctionnement du profil 17a, il fournit une transmission longue distance avec des performances ultra-élevées au réseau de ligne téléphonique omniprésente, et lorsque le VC-234 est en mode de fonctionnement 30a, il transmet transmission en amont et en aval donnant des performances de vitesse de fil.





• VDSL2 rentable Solution de pont CO / CPE 17a / 30a
• Conception mono-boîtier, sélection CO / CPE via commutateur DIP
• Définition du plan de bande symétrique pour la transmission des signaux amont et aval
• Conforme à IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX et IEEE 802.3x,
　Normes Ethernet de contrôle de flux •
Codage de ligne DMT (multi-ton discret)
• Contre-pression semi-duplex et contrôle de flux de trame Full Duplex Pause IEEE 802.3x • Répartiteur
POTS intégré pour partager la voix et données
• Deux connecteurs RJ-11 pour chaque port VDSL, un pour la connexion VDSL et un pour la connexion POST
• communication vocale et de données peuvent être partagées simultanément sur la base du fil téléphonique existant
• Quatre 10 / 100Mbps port RJ-45, Auto-négociation et Auto-MDI / MDI-X
• Prend en charge jusqu'à 1536 octets de taille de paquet, étiquette VLAN IEEE 802.1Q transparente
• Surveillance matérielle IGMP pour service multimédia
• Emetteur-récepteur autonome VDSL2 pour application de modem de pont simple
• Avantage d'un temps d'installation minimum (Simplement comme Plug-and-Play)
• Profil cible sélectionnable et marge SNR cible
• Prise en charge de nombreux indicateurs LED pour le diagnostic réseau


Informations de commande
VC-234 Convertisseur Ethernet sur VDSL2 (1 x RJ45, 1 x VDSL2 / RJ11,17a / 30a)





Spécifications matérielles
Ports 10 / 100Base-TX: 4 RJ-45, négociation automatique et Auto-MDI / MDI-X
VDSL: 1 RJ-11, prise téléphonique femelle
PHONE: 1 RJ-11, diviseurs intégrés pour connexion POTS
Commutateur DIP Interrupteur DIP à 4 positions
Fonctionnalité • Sélection du mode CO / CPE
• Mode sélectionnable rapide et entrelacé
• Profils 17a / 30a
cibles sélectionnables • Mode SNR cible sélectionnable
Codage • VDSL-DMT
　- VDSL UIT-T G.993.1
　- UIT-T G.997.1
　- UIT-T G.993.2 VDSL2 (prise en charge du profil 17a / 30a)
Indicateurs LED • Une alimentation
• 4 pour RJ-11 / VDSL2
• 1 pour un port RJ-45 10 / 100Base-TX
Câblage Ethernet
　　10Base-T: UTP 2 paires UTP Cat.3,4,5 jusqu'à 100m (328ft)
　　100Base-TX: UTP Cat.5 à 2 paires, jusqu'à 100m (328ft)
VDSL
　　Fils téléphoniques à paires torsadées (AWG24 ou mieux ) jusqu'à 1,4 km
Performance * (en aval / en amont) • profil 17a
　300m -> 99 / 70Mbps
　400m -> 99 / 60Mbps
　600m -> 90 / 45Mbps
　800m -> 50 / 28Mbps
　1000m -> 40 / 12Mbps
　1200m -> 20 / 7Mbps
　1400m -> 20 / 4Mbps

• 30a profil
　300m - > 100 / 100Mbps
　400m -> 90 / 90Mbps
　600m -> 69 / 55Mbps
　800m -> 48 / 9Mbps
Puissance requise 5V DC, 2A
Consommation d'énergie 7,2 watts / 24 BTU
Dimensions (L x P x H) 155 x 86 x 26 mm
Poids 368g
Environnement
en fonctionnement Température: 0 ~ 50 degrés C
Humidité relative: 10 ~ 90% (sans condensation)
Espace de rangement Température: -10 ~ 70 degrés C
Humidité relative: 10 ~ 90% (sans condensation)
Spécifications du commutateur
Système de traitement du commutateur Store-and-Forward
Table d'adresses 2K entrées
Contrôle de flux
Contre- pression pour semi-duplex IEEE 802.3x Pause pour duplex intégral
Changer de tissu 0.8Gbps
Débit (paquet par seconde) 0.59Mpps
Câbles réseau 10 / 100Base-TX:
2 paires UTP Cat. 3,4, 5 (100mètres, max.)
EIA / TIA-568 100 ohms STP (100mètres, max.)
Conformité standard
Conformité aux règlements FCC Part 15 Classe A, CE
Conformité aux normes IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
UIT-T
　- G.993.1 (VDSL)
　- G.997.1
　- G.993.2 VDSL2 (profil 17a / 30a)
* Le débit réel varie en fonction de la qualité du fil de cuivre et des facteurs environnementaux.

Informations de commande
VC-234 Convertisseur Ethernet sur VDSL2 (1 x RJ45, 1 x VDSL2 / RJ11,17a / 30a)
